前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵变频控速器为机制整个过程式变频控速器，其结构就像文中如下图所示。I号喷真空泵变频控速器具体由驱使件、飞球、变频控速压簧、传输部门和支配部门等组成的。I号喷真空泵变频控速器的驱使件为包括60°。锥面的驱使盘。在驱使盘的里侧有5个沿径向的半圆型凹形。驱使盘压紧在驱使轴套上而两者之间并成合一，之后依据半圆键和紧锁螺母使其和喷真空泵的凸轮轴轴相联。

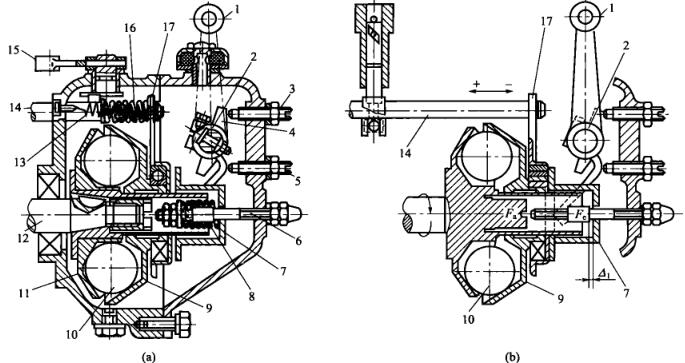

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  几个网套直径为25.4mm的飞球放至驱使盘的凹罐内，随驱使盘共同回转。飞球另外侧为与轴网成45°锥面的拉力盘，拉力盘滑套在驱使轴套上。的工作时飞球的抽滤力功能在拉力盘上，其径向分力Fa.将使拉力盘沿径向拖拽。二件套在拉力盘.上的拖拽滚动轴承和转动装置板也随后挪动。转动装置板顶部套在提供的油拉杠上，但是提供的油拉杠也随后挪动，为了优化提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
